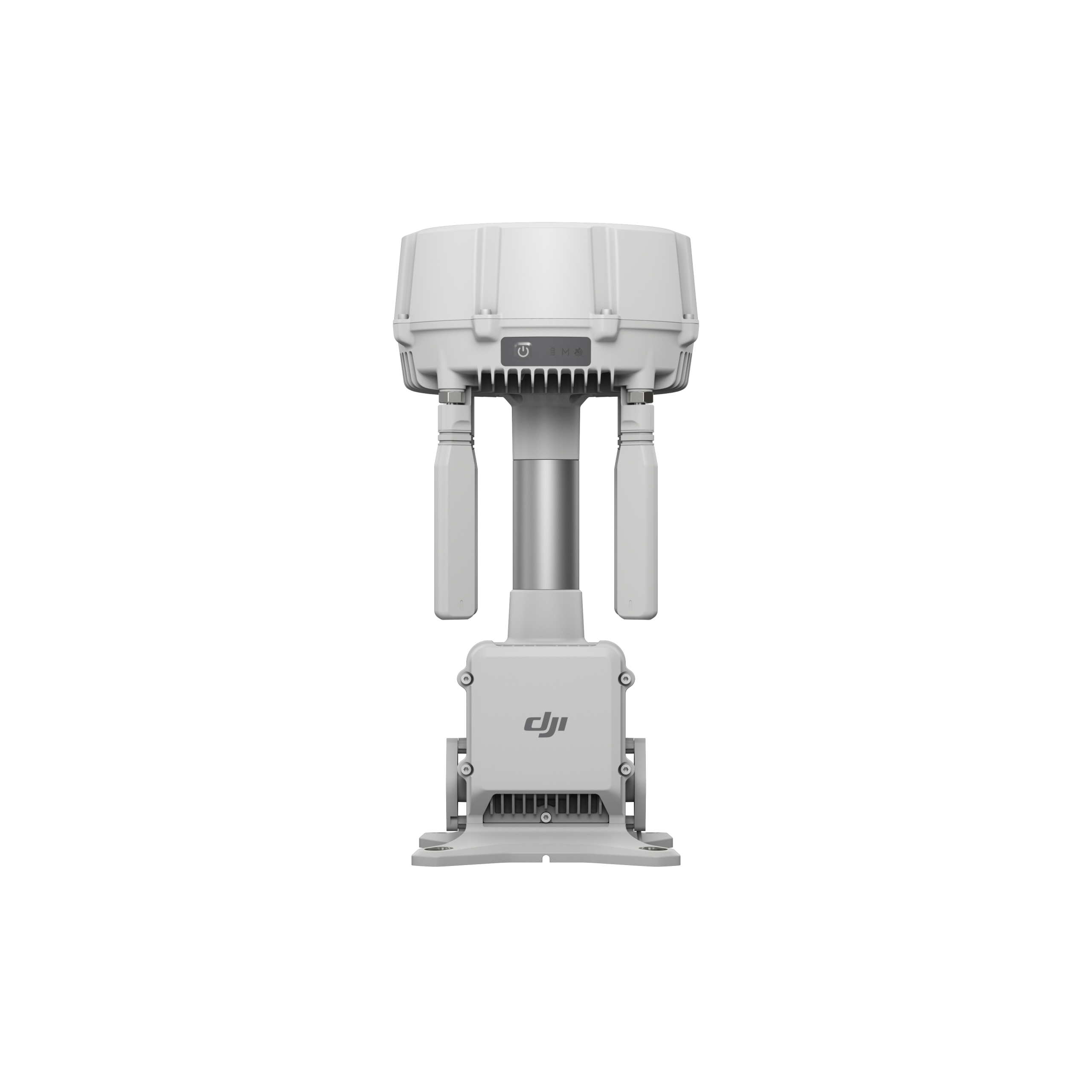

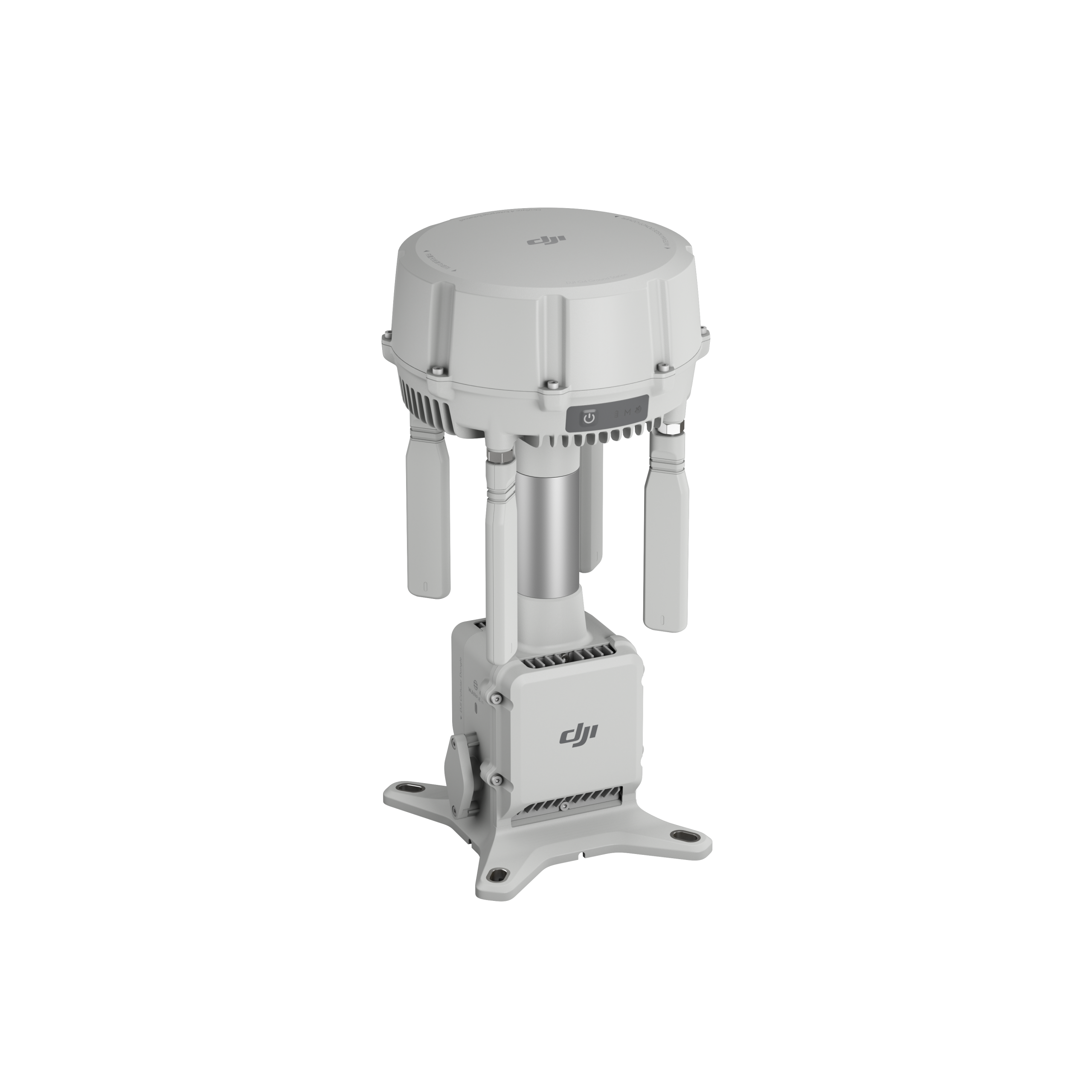

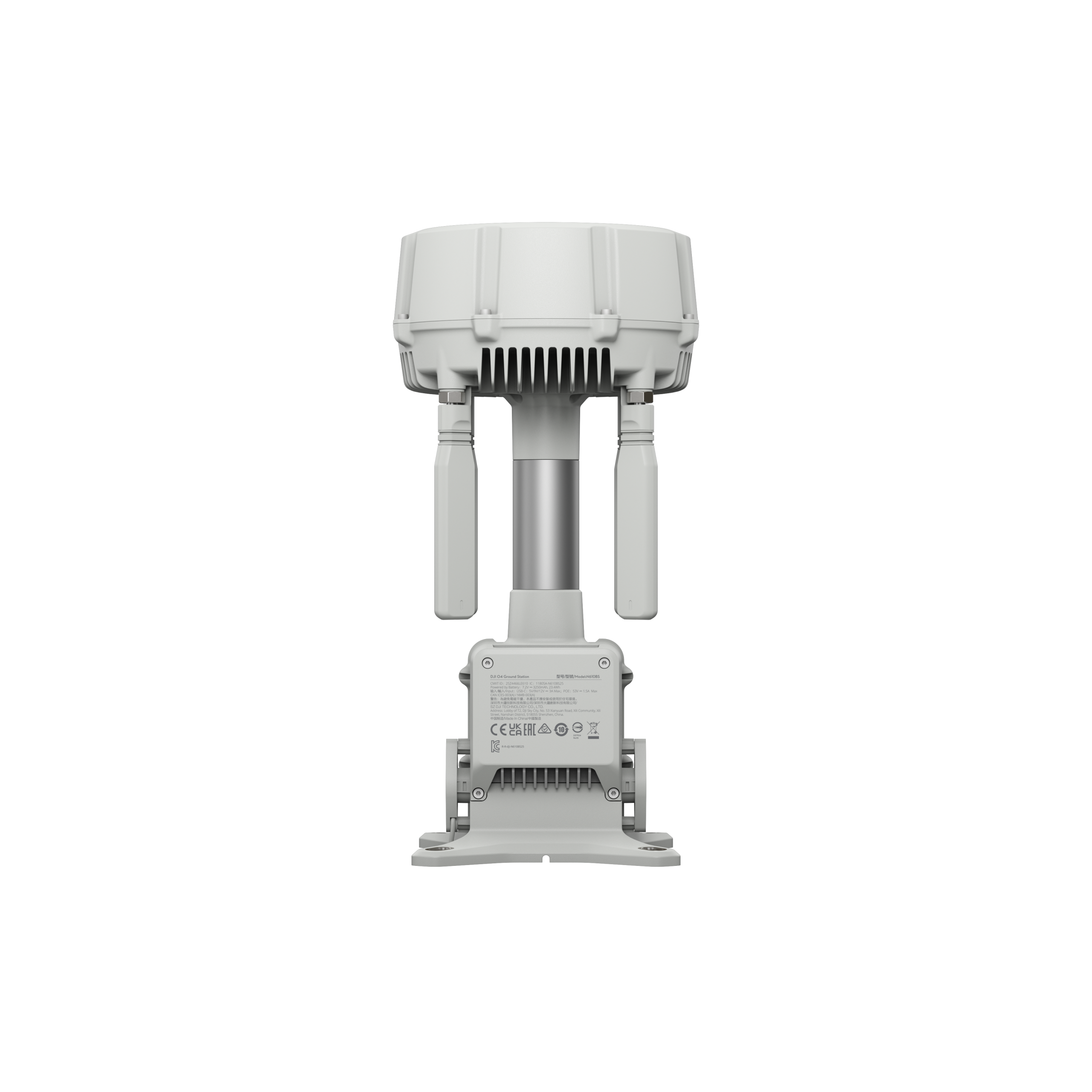

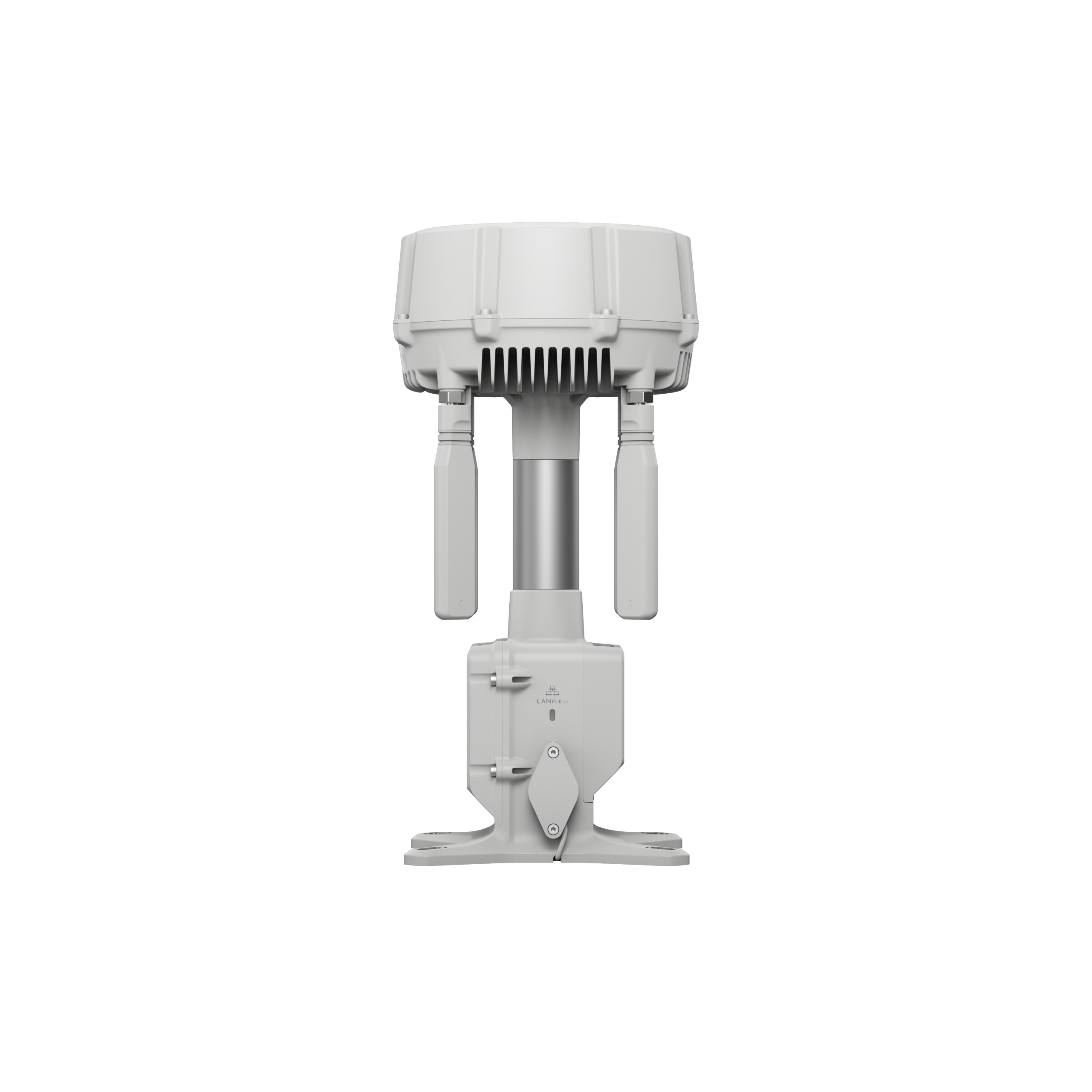

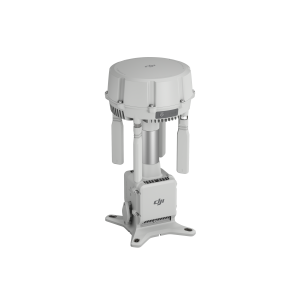

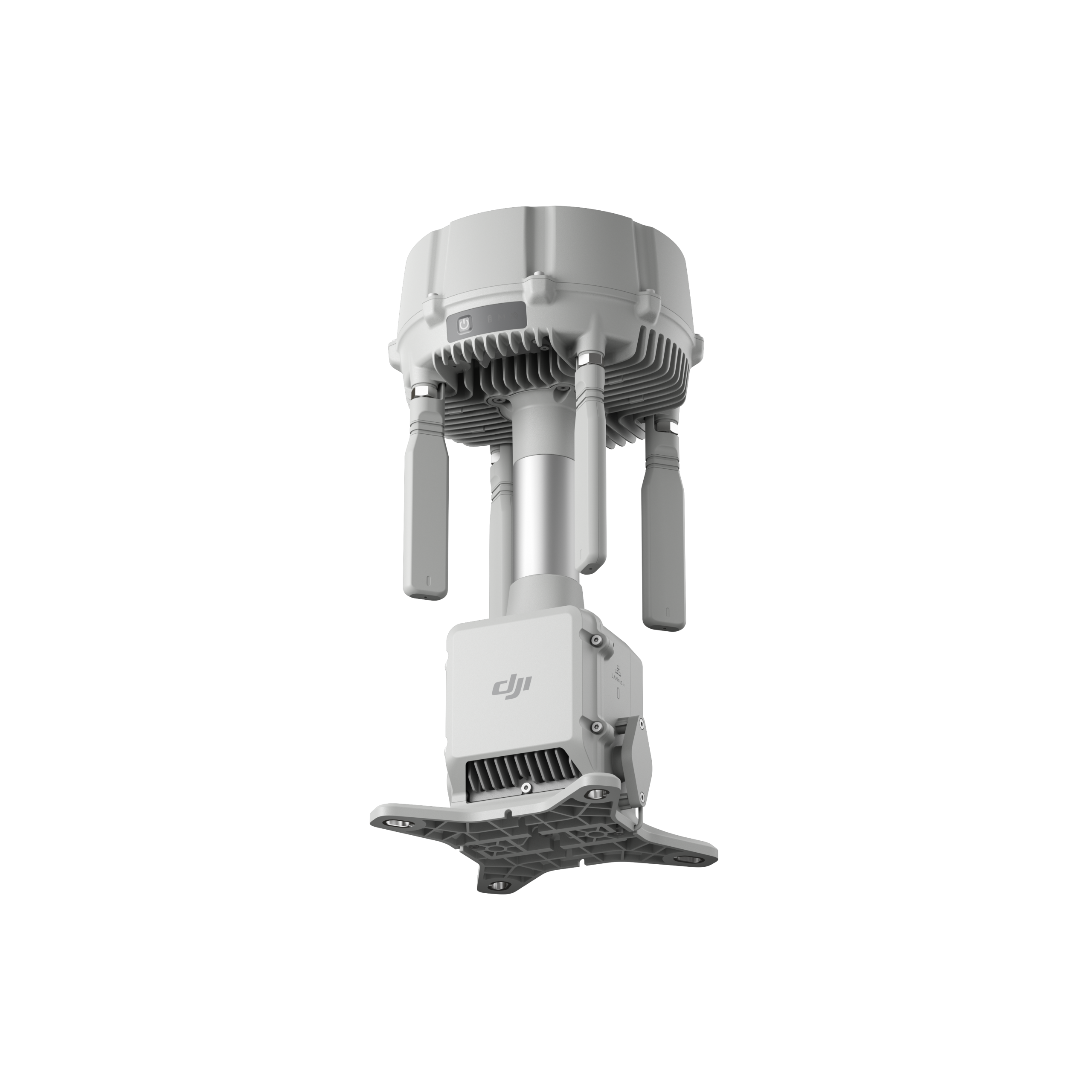

DJI O4 Ground Station | Sistema de transmisión robusto de amplia cobertura.

DJI O4 Ground Station, diseñada para superar los límites de la señal, incorpora una matriz de 12 antenas y selección automática multibanda ^[1]. El nuevo modo de puerta de enlace ^[2] se conecta directamente a FlightHub 2 ^[3] para superar las barreras de despliegue, mientras que el modo repetidor ^[4] permite ampliar el alcance en zonas sin conexión. Diseñada para no requerir mantenimiento, permite operaciones sin supervisión 24/7.

• Hardware avanzado, transmisión robusta.
• Ecosistema abierto, integración flexible.
• Diseño resistente, energía inteligente.
• Modo de puerta de enlace ^[2], amplia cobertura.
• Modo repetidor ^[4], alcance sin conexión.

Hardware avanzado | Transmisión robusta

Unidad de radiofrecuencia (RF) de alto rendimiento

La unidad de RF, con alta potencia de salida, mejora significativamente la penetración de la señal y la cobertura, lo que garantiza enlaces fiables incluso en entornos urbanos densos con numerosos obstáculos. Una relación señal-ruido (SNR) optimizada mejora aún más la sensibilidad del receptor y recupera señales utilizables incluso en entornos electromagnéticos complejos.

Antena omnidireccional de alta ganancia

Gracias a 12 antenas internas y externas con polarización horizontal y vertical, O4 Ground Station ofrece una cobertura omnidireccional de alta ganancia. Puede captar señales de forma continua y estable, independientemente de la posición de la aeronave, lo que ayuda a mantener un enlace de comunicación fluido para operaciones en áreas extensas.

Selección automática multibanda ^[1]

Para desenvolverse en entornos de RF urbanos congestionados, O4 Ground Station cambia automáticamente entre Sub2G, 2.4 GHz, 5.2 GHz, 5.8 GHz y otras bandas ^[1] para ayudar a evitar las interferencias. Esto proporciona una transmisión de vídeo nítida y sin interrupciones y, cuando se combina con DJI Matrice 400, admite un alcance de transmisión de hasta 40 km ^[5].

GNSS de 5 sistemas y 19 frecuencias

Un módulo RTK integrado de alta ganancia rastrea 19 frecuencias en cinco sistemas globales de satélites. Incluso en entornos complicados y parcialmente obstruidos, como cañones urbanos o copas de árboles densas, adquiere señales de satélite con rapidez. Esto proporciona datos de posicionamiento continuos a nivel de centímetros, lo que protege las operaciones de vuelo.

Modo de puerta de enlace ^[2] | Amplia cobertura

Conectividad de red directa

En el modo de puerta de enlace ^[2], O4 Ground Station se conecta directamente a DJI FlightHub 2 ^[3] a través de Ethernet o del adaptador celular 2 DJI ^[6], lo que proporciona transmisiones de vídeo de baja latencia y gran ancho de banda. Esto libera la estación de las limitaciones de proximidad de DJI Dock 3, lo que le permite ampliar la cobertura hasta 30 km ^[7].

Mapa de señal para despliegue preciso ^[8]

Después de un vuelo, FlightHub 2 utiliza los datos de vuelo para generar un mapa de señal ^[8] que resalta visualmente las zonas con cobertura débil. Esto ayuda a los operadores a posicionar las estaciones terrestres con mayor precisión y a reforzar los enlaces de comunicación, lo que mejora la seguridad general de los vuelos.

Cabina virtual para un control ágil ^[8]

En el modo de puerta de enlace, los operadores pueden usar la Cabina virtual FlightHub 2 ^[8] para controlar la aeronave en forma remota. Dentro del área de cobertura de la estación terrestre, los pilotos pueden modificar manualmente las rutas preestablecidas, lo que permite responder de forma rápida y flexible a los requisitos de tareas multipunto.

Modo repetidor ^[4] |alcance sin conexión.

Configuración en un punto elevado para eludir obstáculos

O4 Ground Station hereda las funciones de la versión de despliegue fijo del repetidor de D-RTK 3. En zonas sin conexión, como valles o entornos urbanos con una grave obstrucción de la señal, los operadores pueden cambiar al modo repetidor ^[4] y colocar la estación en un punto elevado para ampliar el alcance de la transmisión de vídeo de la aeronave.

Rotación entre varios dispositivos ^[9] para un mayor aprovechamiento

Los controles remotos o las estaciones DJI Dock ^[9] dentro del alcance de la señal pueden escanear y conectarse de forma remota a O4 Ground Station ^[10]. Esto permite una rotación rápida, ya que una sola estación puede prestar servicio a distintas aeronaves de forma secuencial y mejorar el aprovechamiento general del hardware.

Diseño resistente, energía inteligente | Fiabilidad en cualquier condición meteorológica

Una clasificación IP67 ^[11] protege contra el agua y el polvo, mientras que O4 Ground Station funciona de forma fiable a temperaturas de −40 °C a 55 °C (−40 °F a 131 °F) ^[12]. Esta estructura robusta permite operaciones continuas y sin supervisión en condiciones climáticas extremas al aire libre.

Protección contra rayos

Los componentes exclusivos de protección contra rayos y el diseño de puesta a tierra cumplen la categoría C de la norma EN/IEC 61643-21. Esto ayuda a reducir el riesgo de daños causados por rayos al desplegar la estación en ubicaciones elevadas al aire libre, como montañas o torres de transmisión ^[13].

Diseño sin mantenimiento

La refrigeración pasiva sin ventilador y un mecanismo de autorrecuperación permiten que la estación reanude automáticamente su funcionamiento tras cortes de energía o anomalías de software. Este diseño sin mantenimiento reduce la necesidad de reinicios manuales in situ y ayuda a disminuir los desplazamientos para resolver problemas y los costes operativos.

Modo inteligente de bajo consumo ^[8]

En el modo de puerta de enlace, O4 Ground Station incorpora un sistema de gestión inteligente de la energía. Cuando no hay ninguna aeronave conectada, entra automáticamente en hibernación y consume solo 7 W en modo de espera ^[14]. Para entornos sin conexión a la red eléctrica, la estación se conecta a soluciones solares DJI Power o a sistemas fotovoltaicos de terceros ^[15], lo que permite operaciones de larga duración en zonas remotas.

Ecosistema abierto, integración flexible

Gestión visual unificada

O4 Ground Station integra hasta cuatro cámaras IP estándar. Mediante los protocolos ONVIF y GB/T 28181, transmite vídeo en vivo directamente a DJI FlightHub 2 y sincroniza las alertas nativas de la cámara, como la detección de desplazamiento. FlightHub 2 también permite el control PTZ remoto (paneo/inclinación/zoom) de las cámaras conectadas, lo que les ofrece a los operadores una vista centralizada y completa del área de operación.

ESDK abierto

El nuevo ESDK 2.0 y API en la nube, basados en MQTT, agilizan la integración y les permiten a los desarrolladores crear soluciones personalizadas para cada sector. Mediante el protocolo MQTT, la estación puede conectarse a receptores de Identificación remota o ADS-B de terceros. Esto ofrece información en tiempo real sobre las aeronaves no tripuladas y tripuladas cercanas, lo que protege de forma proactiva el espacio aéreo alrededor de DJI Dock 3.

Modelos compatibles

Modo de puerta de enlace:

• DJI Dock 3

Modo repetidor*

• DJI Dock 3
• DJI Matrice 400
• DJI Matrice 4E
• DJI Matrice 4T
• DJI Matrice 4D/4TD (DJI RC Plus 2 Enterprise)
• DJI FlyCart 100

^{* Esta función no está disponible en países o regiones sin compatibilidad con frecuencias de 5 GHz, como Japón y Kazajistán. Consulta las leyes y normativas locales para obtener más información.}

DJI Care Enterprise

Protección integral | Calidad profesional garantizada | Servicio exclusivo | Renovable hasta el tercer año

DJI Care Enterprise Plus ^[16]

• Ofrece protección integral con un plan sin preocupaciones que no requiere tarifas adicionales.
• Reparaciones gratuitas
• Número ilimitado de reparaciones gratuitas dentro del límite de cobertura.
• Cobertura para toda tu flota
• Límite compartido para una protección óptima
• Envío gratuito
• Reparaciones gratuitas con envío, servicio sin complicaciones
• Servicio experto
• Respuesta rápida de expertos en productos DJI

Amplía el alcance de las operaciones de Dock 3

Para obtener más información sobre la demostración o la versión de prueba del producto, introduce tu información de contacto en el siguiente formulario. También puedes ponerte en contacto con Aeromedia, tu distribuidor oficial DJI Enterprise para obtener más información.

Notas:

* Cumple con las leyes y normativas locales al realizar vuelos con repetidor.

1.  La compatibilidad con la banda Sub2G y la conmutación automática multibanda solo están disponibles al usar DJI O4 Ground Station con Matrice 400. Estas funciones no están disponibles en algunos países o regiones. Consulta las leyes y normativas locales para obtener más información.
2.  El modo de puerta de enlace es compatible con DJI Dock 3.
3. En el modo de puerta de enlace, DJI O4 Ground Station se conecta mediante Ethernet o el adaptador celular 2 DJI a la nube pública DJI FlightHub 2, FlightHub 2 On-Premises, FlightHub 2 AIO y sistemas de software de terceros desarrollados mediante API en la nube o FlightHub Sync.
4. El modo repetidor es compatible con DJI Dock 3, Matrice 400, Matrice 4E, Matrice 4T, Matrice 4D/4TD (DJI RC Plus 2 Enterprise) y FlyCart 100. Esta función no está disponible en países o regiones sin compatibilidad con la frecuencia de 5 GHz, como Japón y Kazajistán. Consulta las leyes y normativas locales para obtener más información.
5. Mediciones obtenidas en un entorno exterior sin obstáculos ni interferencias. El alcance de transmisión de 40 km solo es compatible con Matrice 400 conforme a la normativa IC. Para otros modelos de aeronaves, el alcance máximo de transmisión es de 30 km (IC). Los datos anteriores muestran el alcance de comunicación más lejano para vuelos unidireccionales sin retorno. Durante el vuelo, presta atención en todo momento a los recordatorios de la aplicación.
6. Se vende por separado. La transmisión mejorada 4G no está disponible en algunos países y regiones. Consulta con tu distribuidor local para obtener más información.
7. DJI O4 Ground Station ofrece un radio de cobertura mayor por estación cuando se usa con Dock 3 en comparación con D-RTK 3 en modo de estación repetidora. Mediciones obtenidas en un entorno exterior sin obstáculos ni interferencias. El alcance de transmisión de 30 km solo se puede alcanzar conforme a la normativa IC al usar Matrice 4D/4TD (con Dock 3) en modo de puerta de enlace, o Matrice 4E, Matrice 4T, Matrice 4D/4TD (con Dock 3), Matrice 4D/4TD (con Dock 3, DJI RC Plus 2 Enterprise) y FlyCart 100 en modo repetidor. Los datos anteriores muestran el alcance de comunicación más lejano para vuelos unidireccionales sin retorno. Durante el vuelo, presta atención en todo momento a los recordatorios de la aplicación.
8. Esta función solo está disponible cuando DJI O4 Ground Station está en modo de puerta de enlace.
9. DJI Dock 3, la aeronave y el control remoto se deben actualizar todos a la versión de firmware V13.01.00.04 o posterior, y vincularse mediante acceso remoto.
10. Esta función solo está disponible cuando DJI O4 Ground Station está en modo repetidor.
11. Sigue los requisitos detallados en las instrucciones del índice de protección IP67. Medido en un entorno controlado. El índice de protección de ingreso IP no es efectivo permanentemente y puede disminuir debido al desgaste del producto.
12. Cuando se utilice en entornos de −40 °C a −20 °C (−40 °F a −4 °F), la estación requiere una fuente de alimentación PoE++ de 60 W o superior.
13. La capacidad de protección contra sobretensiones RJ45 es de 1.5 kA (forma de onda de 8/20 μs), que cumple el nivel de protección de categoría C de EN/IEC 61643-21. La capacidad de protección contra sobretensiones depende de la capacidad y la fiabilidad de la conexión a tierra. Para minimizar el riesgo de sobretensiones, asegúrate de que la conexión a tierra se realice correctamente durante la instalación.
14. 7 W se refiere únicamente al consumo de energía de DJI O4 Ground Station. Cuando se alimente mediante PoE++, el consumo total real de energía, incluido el de la propia fuente de alimentación, será mayor.
15. Las soluciones solares DJI Power o los sistemas fotovoltaicos de terceros se venden por separado.
16. Número ilimitado de reparaciones gratis: Obtén reparaciones gratuitas dentro del alcance y el importe de la cobertura; Cobertura para toda tu flota: La cobertura compartida se puede ampliar a otros dispositivos DJI Enterprise vinculados a DJI Care Enterprise Plus en el mismo periodo de tiempo (30 días naturales) después de la primera activación y vinculación; Envío gratuito: Disponible en las regiones cubiertas por DJI Care Enterprise. Los usuarios se hacen responsables de los costes adicionales, incluidos los aranceles aduaneros y los gastos de logística, en los que se incurra más allá del alcance de la cobertura.
